  • Program - měření napětí zdrojů na AXON M565
  • Program měřil napětí na několika zdrojích a v případě chyby vygeneroval upozornění a uložil si ho do Historie. Tím se dalo zjistit výpadky, nebo odchylky napětí zdrojů. Napětí bylo nastavené od 22V do 27V v tomto rozmezí signalizace ukazovala napětí v pořádku, pokud bylo nad nebo pod uvedenou mezí signalizovala chybu. Na analogový vstup se přidával Dělič napětí. Analogový vstup na PLC se volil jako napěťový.

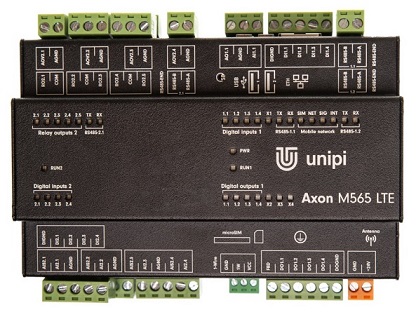

    Tento typ je nahrazen typem Patron M567 LTE

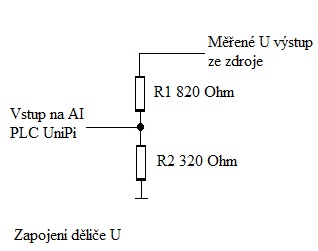

    Na analogové vstupy je přivedeno napětí ze zdrojů přes napěťový dělič.

    Pro max. vstupní napětí 28V se vypočetla hodnota odporů:
    R1=820 Ohmu
    R2=320 Ohmu
    Tato hodnota byla odzkoušena pomocí regulovaného zdroje, při vstupním napětí 31V bylo dosaženo za děličem napětí 9,1V což stále vyhovovalo pro max. vstupni napětí do PLC. Max. vstupní napětí na PLC UniPi je 10V.
    Každé měřeni se spouští, pokud je napětí na vstupu. Při výpadku napětí je signalizováná chyba, a při vysokém napětí je také indikace jako chyba. Hodnoty napětí se ukládají do grafu a ten si je možné zpětně prohlédnout.
    Tyto funkce má zabudované UniPi na PLC, tedy není nutné vytvářet dalším prostředí grafy, nebo ovládání. Což představuje cenovou výhodu.

    Ukázka ST kodu pro měření zdrojů
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
  • Zkoušečka polarity stejnosměrného napětí
  • Jednoduchý a učinný pomocník při určení polarity plus, minus např. u auta apod.

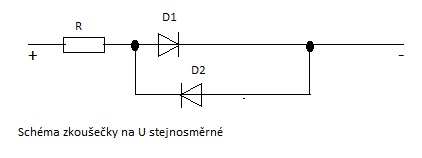

    Velikost odporu R se vypočte Ohmovým zákonem, velikost max. napětí si zvolí každý sám, diodami může procházet max. proud I=20mA.
    Celá zkoušečka se vloží do obalu z centropenu vyvrtají se dva otvory pro diody, použil jsem zelenou a červenou led diodu.
    Na odpor jsem připojil měděný tvrdý drát a tam jsem označil plus na druhý konec jsem připojil kablík a označil mínus.
    Funkce zkoušečky je násladující, pokud je na straně plus realné plus rozsvítí se zelená dioda, pokud je na straně plus realné minus rozsvítí se červená dioda. Je to založeno na principu propustnosti diod.
    Pro rychlou indikaci plus, minus velmi skvělý pomocník.


    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
  • Osvětlení chodby
  • Tento systém řeší osvětleni chodby, především v noci. Je založen na ATMEL 89c2051 a čidlech PID od firmy HADEX, tam jsem je kupoval, dále řeší osvětlení kuchyňské skříňky, kde je špatná viditelnost.
    Při pohybu v noci čidlo zaznamená pohyb a tím se rozsvítí osvětlení z LED diod. To má časovou prodlevu a svítí po celou dobu chůze, současně se vysílá dotaz, zda nepřišel impuls otevření skříňky. Po uplynulé době se světýlka zhasnou.
    Pokud se rozsvítí velké (klasické) světlo LED diody se zhasnou.
    Pokud se otevře kuchyňská linka tak se celý prostor osvětlí a při zavření se zhasne.

    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
