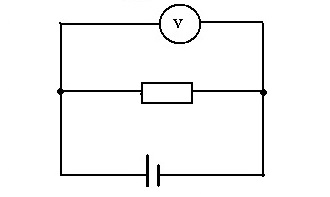

Měřeni napěti | |
---|---|
![]() |
Při měření napětí se měřící přístroj připojuje paralelně k dané součástce nebo zařízení.
|
-------------------------------------------------------------------------------- | |

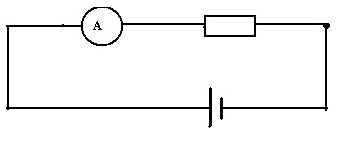

Měřeni proudu | |
![]() | Při měření proudu se měřící přístroj připojuje sériově.
Je nutné přerušit obvod a vložit do obvodu měřící přístroj. |
-------------------------------------------------------------------------------- | |

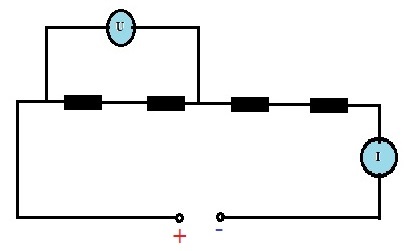

Měřeni výkonu | |
![]() | Při měření výkonu se používá současně kombinace
měření proudu I a napětí U. Po změření se výkon vypočte pomocí vzorce P=U*I. Pro měření výkonu se používá WATTMETR, zapojení je stejné jako při kombinačním měření. |
-------------------------------------------------------------------------------- | |

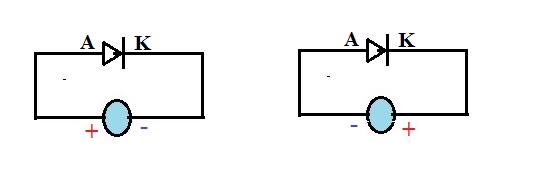

Měřeni diody | |
![]() |
Při měření diod se určuje polarita diody. Pokud se Anoda připojí na pol + a Katoda na pol - a odpor se naměří kolem 500 Ohmů a při otočení zapojen se připojí Katoda na pol + a Anoda na pol -, a odpor je
"nekonečný" je dioda v pořádku a bude usměrňovat napětí. Tím se zjistí jak diodu zapojit. Pokud se na při obou zapojení naměří odpor buď kolem 500 Ohmů nebo nekonečný je dioda poškozená. |
